Entwicklung FOSSFIRE Sistemo
Die Entwicklung des FOSSFIRE Sistemo fand in enger
Zusammenarbeit mit Vertretern des Schornsteinfegerhandwerks
statt. Ziel war es, eine unkomplizierte Ofen- und Schornsteinreinigung
sowie eine gut erreichbare Ofen- und Schornsteintechnik zu
konstruieren, um einen sicheren, wartungs- und servicefreundlichen
Betrieb der Feuerstätte zu ermöglichen. Trotz kompakter
Abmessungen können Reinigung und Wartung genauso schnell und
unkompliziert wie bei anderen Holzfeuerstätten durchgeführt werden.

Schornstein- und Ofentechnik kompakt auf engstem Raum
Hinter der Design-Revisionstür kann die Sistemo-Technik direkt
eingesehen werden. Die Revisionsöffnungen zur Reinigung von
Schornsteinsystem und Verbindungsrohr sind einfach zu erreichen.
Die Reinigung gelingt dem Schornsteinfeger genau so schnell und
unkompliziert wie bei einem herkömmlichen Schornsteinsystem.
Der mitgelieferte „Ruß-Stop“ verhindert, dass beim Kehren des
Schornsteins Verbrennungsrückstände in der Feuerstätte oder im
Wohnraum landen. Die Verbrennungsluftzuführung kann bei Bedarf
abmontiert und gereinigt werden.

Spätestens nach jeder Heizsaison sollte das
Ofen-Schornsteinsystem üblicherweise von einem Fachmann
gereinigt und gewartet werden.

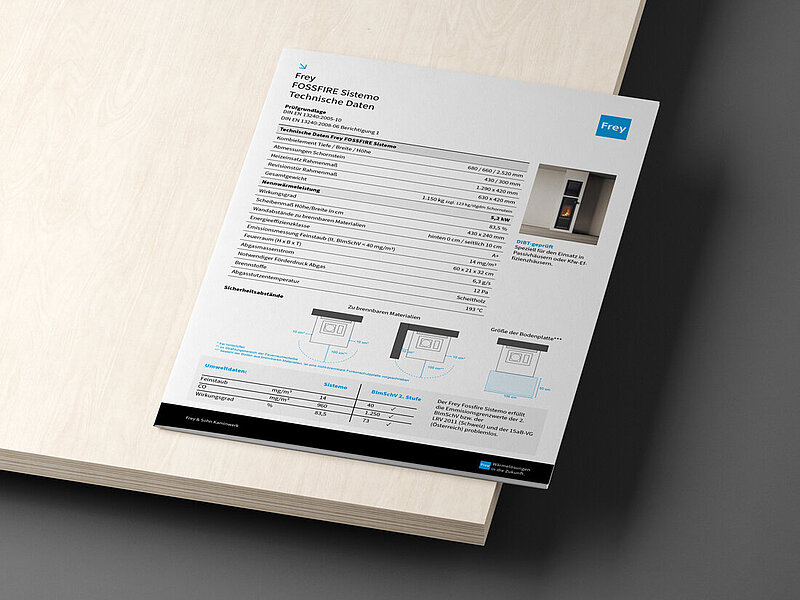

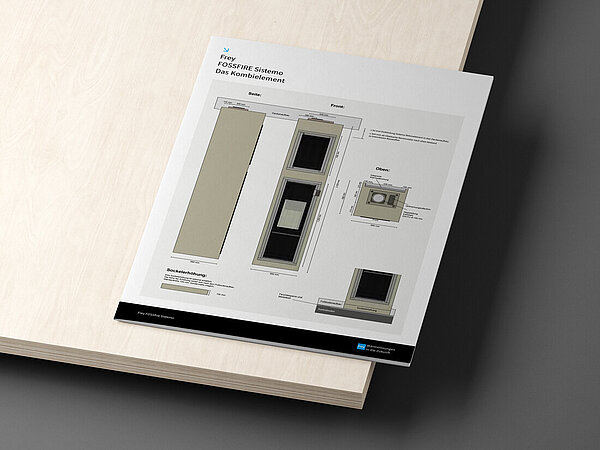

Technische Daten und
Zulassung

  • DIBT-Zulassung Z-43-12-482 (s. Download im Servicebereich/Fachinformationen)
  • Energieeffizienzklasse A+
  • Wärmeleistung: 5,2 kW
  • Feinstaub bei 13 % O2: 14 mg/m³ (BImSchV 2. Stufe 40mg/m³)
  • CO-Emission bei 13 % O2: 960 mg/m³
  • Energieeffizienz: 83,5 %
  • Notwendiger Förderdruck Abgas: 12 Pa
  • Abgasmassenstrom 6,3 g/s
  • Abmessungen Leichtbetonmantel Außen (Breite/Tiefe/Höhe): 66 x 68 x 252 cm
  • Abmessungen Feuerstättenkorpus (Breite/Tiefe/Höhe): 33 x 47 x 123 cm
  • Abmessungen Schornstein in den darüber liegenden Geschossen: FREY HLE 43 x 30 cm
  • Luft-Abgassystem mit wärmegedämmter Edelstahlabgasleitung und nebenliegendem Zuluftschacht.
  • Mantelstein aus hochwertigem Ziegelsplitt-Leichtbeton in F90-Qualität.

Sicher und ökologisch in die Zukunft
FOSSFIRE Sistemo von Frey unterschreitet die festgesetzten
Emissionsgrenzwerte und Normen bei weitem.

Technische Spezifikationen

  • Feuerraumtür mit Sichtscheibe und Selbstschließfunktion
  • Aschekasten vorhanden
  • Nach vorne ausgerichtete Konvektionsöffnungen (im oberen Bereich um die Revisionstür) sorgen für eine schnelle Erwärmung der Raumluft und rasche Verfügbarkeit der Wärme.
  • 1.150 kg Speichermasse: Überschüssige Heizenergie wird im Leichtbetonmantel gepuffert und als angenehme Strahlungswärme dosiert über einen längeren Zeitraum abgegeben. Mit dieser Kombination werden die Vorteile beider Wärmearten vereint.
  • Raumluftunabhängige Feuerstätte – Ideal geeignet für Niedrigenergie- und Passivhäuser mit dichter Gebäudehülle.
  • Die Verbrennungsluftzufuhr erfolgt über einen parallel zum Abgasschacht angeordneten Luftschacht. Eine sichere Lösung, damit die Feuerstätte immer ausreichend Verbrennungsluft erhält und der Schornstein optimal zieht. Auch im Hinblick auf Energieeffizienz und Behaglichkeit ist ein raumluftunabhängiger Betrieb der Feuerstätte die optimale Wahl. Funktioniert auch in Verbindung mit einer kontrollierten Wohnraumlüftung einwandfrei.
  • Bei gleichzeitigem Betrieb von Feuerstätte und kontrollierter Wohnraumlüftung muss die Lüftungsanlage so eingestellt sein, dass durch deren Betrieb kein höherer Unterdruck als 8 Pa im Aufstellraum der Feuerstätte entsteht. Ansonsten ist FOSSFIRE Sistemo auch mit einem integrierten Unterdruck Controller lieferbar. Das geprüfte Steuerungsgerät stimmt den Betrieb von lufttechnischer Anlage und Sistemo Feuerstätte optimal aufeinander ab. Ein dezentes Grafik-Display mit Touchscreen-Oberfläche liefert aktuelle Informationen zum aktuellen Betriebsstatus. Im Störfall wird der Unterdruckwächter aktiv und schaltet die lufttechnische Anlage automatisch ab.

Einbausituation

  • Kein Abstand zu nicht-brennbaren Wänden
  • Zu brennbaren Wänden ist nach hinten kein Brandschutzabstand erforderlich. Sistemo kann dank integrierter Rückwand-Dämmung direkt rückseitig an brennbare Wände (bspw. Holz) platziert werden.
  • Seitlich ist ein Brandschutzabstand von 10 cm (frei hinterlüftet) zu allen brennbaren Baumaterialien und Wänden einzuhalten.
  • Einbindung in den Wandaufbau: Eine Einbindung in den Wandaufbau bei brennbaren Materialien ist rückseitig bis max. 5 cm möglich. Bspw. bei Beplankung mit Gipskartonplatten.
  • Brandschutzradius beachten: Innerhalb von 1 m um die Feuerraumtür dürfen sich keine brennbaren Bauteile und Gegenstände befinden. Nicht-feuerfester Boden (bspw. Parkett) muss mit der Sistemo Glasvorlegeplatte (als Zubehör erhältlich) geschützt werden.
  • Zahlreiche individuelle Gestaltungsvarianten: Egal ob freistehend im Raum, als Raumteiler oder platzsparend in der Wand verbaut. FOSSFIRE Sistemo lässt sich flexibel in den Neubau integrieren und benötigt dabei deutlich weniger Platz als ein herkömmlich am Schornstein angeschlossener Kaminofen. Im Aufstellraum wird weniger als ein halber Quadratmeter Wohnfläche benötigt. Es ist dadurch kein zusätzlicher Platz für den Schornstein im Aufstell- und Kellerraum erforderlich.

Hinweise für Planer und
Verarbeiter

  • Der Einbau des Ofen-Schornsteinsystems gelingt innerhalb einer Stunde. Das Kombielement aus Beton mit der integrierten Feuerstätte wird in der Rohbauphase mit einem Kran versetzt. Der Heizeinsatz ist bereits fertig vormontiert und einsatzbereit. Die Schornsteinelemente sind geschosshoch bis zu einer Länge von 6 m lieferbar.
  • Die Oberfläche des Leichtbetonmantels kann individuell bauseitig verkleidet werden (Temperaturbeständigkeit der verwendeten Materialien beachten). Nach fertiger Oberflächenveredelung sind der Blendrahmen und die obere Design-Tür einfach einsetzbar. Der Rahmen ist je nach Dicke des Putzauftrags stufenlos einstellbar.
  • Der Einbau ist denkbar einfach und dank Magnethalterung ohne Werkzeug möglich.
